五色草造型设计图怎么变成实物

一幅漂亮的 3D 效果图只是创意的起点。要让这幅图落地成为重达数吨、能抵抗 10 级强风且绿草如茵的艺术绿雕，核心难点在第一步的钢骨架制作。如果骨架比例歪了，后面的插草师傅再有天大的本事，也无法补救。

一、数学与钢火的碰撞：钢骨架制作四部曲

我们在开封工厂的车间里，执行以下标准的四步放样焊接流程：

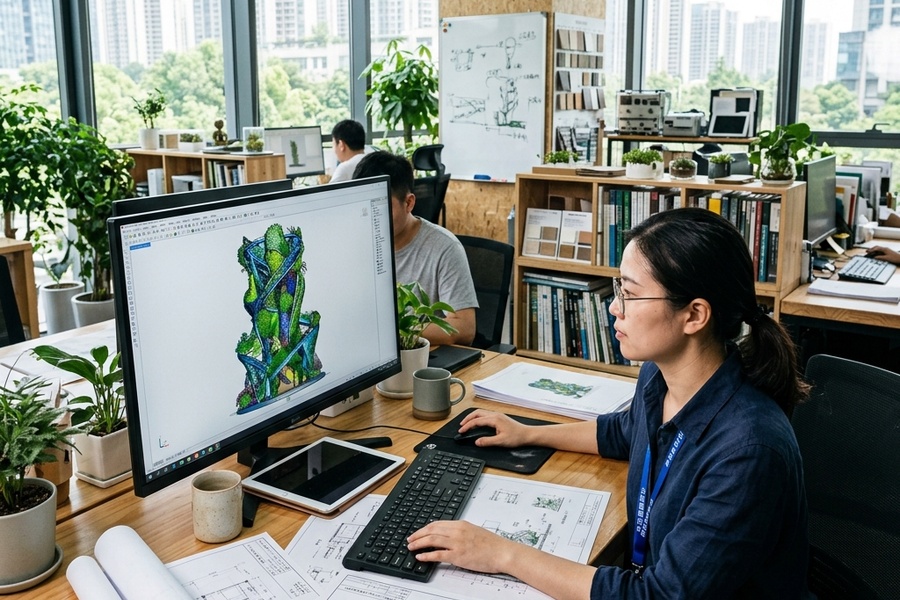

1. 第一步：三维模型切片与等高线提取： 我们将电脑端的 3D Max 或 Rhino 原型图导入 CAD 系统，按照每隔 30cm - 50cm 的间距进行三维横向和纵向切片。提取出每一段钢管在空间中的圆周曲率半径和关键弧度控制点，打印出精准的钢件弯折图纸。
2. 第二步：一比一地面网格放线（大样）： 在硬化平整的放样车间地板上，我们用墨线弹出一个个 10cm×10cm 的大网格。将设计图上的关键截面以 1:1 的几何比例投射在地面网格上。利用粗细钢筋在地板上钉出圆周弧线胎具，作为弯折方管的“靠模”。

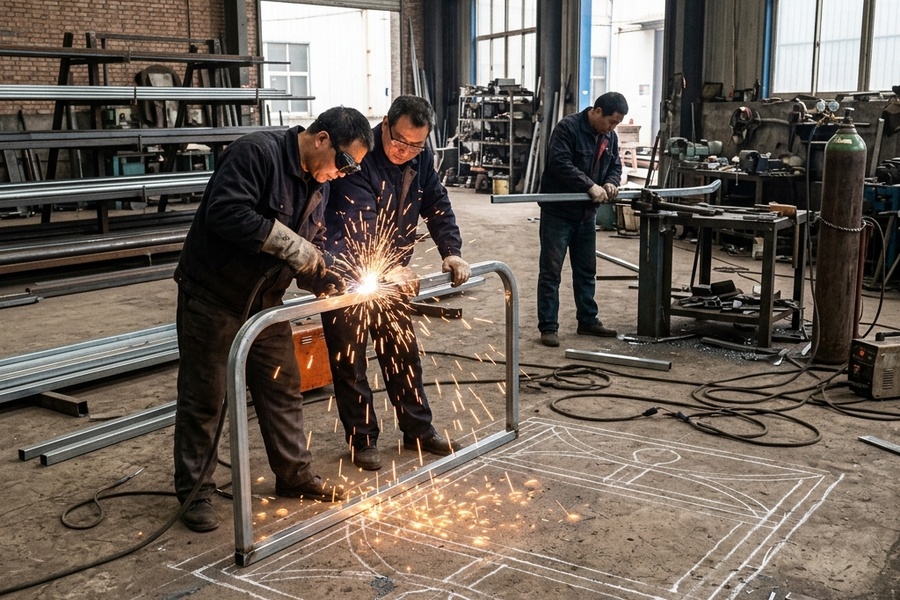

3. 第三步：主骨架与副龙骨弯折焊接： 主受力骨架采用 3/4" 或 1" 镀锌方管，利用冷弯机沿着地面的弧线靠模进行冷折弯（注意预留 2% 的反弹余量）；副塑形骨架选用直径为 6.5mm-8mm 的国标圆钢盘弯出神态起伏。电焊工采用二氧化碳气体保护焊，对连接处进行多角度多层满焊，强度必须承受大于 2.0 kN/㎡ 的水平推力。
4. 第四步：二次防锈与精密网格敷网： 焊好后，剔除所有焊渣，对焊缝及镀锌层受损处双层厚涂富锌防锈漆。在骨架表层铺设网孔为 2cm×2cm 的包塑细格钢丝网，用 22# 绑线每隔 15cm 打结扎紧，以确保能兜住后期的泥炭土。

二、设计落地管理：拼装与还原的技术指标对比

大中型绿雕造型由于运输限制，必须在后方工厂分段制作，在现场拼装合龙。拼装工艺对照如下：

三、现场复核与偏差验收

设计图落地后应先复核底座中心线、骨架垂直度和主要节点坐标，再开始大面积插草，避免造型完成后才发现整体偏差。

验收重点包括横向尺寸、轮廓转折、色块边界和表面密度。允许的现场误差应在施工前明确，发现超出范围的节点先修正钢架，不要用植物堆厚掩盖结构问题。

❓ 常见问题解答 (FAQ)

Q1：钢骨架焊接好后，如果设计方案有细微修改，现场还能调整吗？

答：可以进行局部调整。因为我们采用的是 3/4" 镀锌方管和 8mm 圆钢的柔性网架，在插草进场前，如果需要修改局部线条（如调高花瓶瓶口、微调卡通头部倾斜度），我们的焊工现场使用便携式弯管机和无齿锯割断补焊即可，一两天内就能完成局部整改。

Q2：骨架用的是普通防锈漆还是镀锌处理？寿命大概有多久？

答：我们全套采用的是国标热镀锌管材和圆钢，材料出厂自带镀锌防锈层。在电焊切割和焊口处，我们会用打磨机磨光焊渣，再涂抹两道高纯度的富锌底漆（含锌量 ≥ 70%）。由于双层防锈层能有效隔绝泥土和肥料酸碱的腐蚀，骨架的使用寿命长达 6 - 8 年，支持多次撤展循环使用。

Q3：你们能直接上门测量地形并出具全套 3D 施工图纸吗？

答：能。我们公司拥有专业的绿雕设计师和测绘工程师。签约后，我们可以派测绘员携带 RTK 地形测量仪去现场进行高程实测；由主创设计师渲染 3D 空间效果图，出具细化到基础受力配重方案的《钢构放样图纸》。
