国庆绿雕设计图怎么过审

国庆节是各大城市广场景观更新的黄金期。作为地标性的立体绿化造型，绿雕体量大、迎风面积广，并且内部集成了水电设施。如果图纸上缺乏详尽的力学结构、排水盲沟与电气防雷接地参数，市政监理和住建部门将直接予以驳回。一套能够快速过审的报建图纸，必须是一套可以指导车间加工与现场地基施工的“施工图”。

一、抗风与结构安全：主骨架剪力计算书与基础配重大样图

廖局在规委会技术评审会上重点强调：“户外立体钢架结构，安全永远排在第一位。我们要看到这组高 6 米、宽 12 米的‘盛世中华’绿雕，在遭遇 10 级大风时的力学扭曲计算参数。”

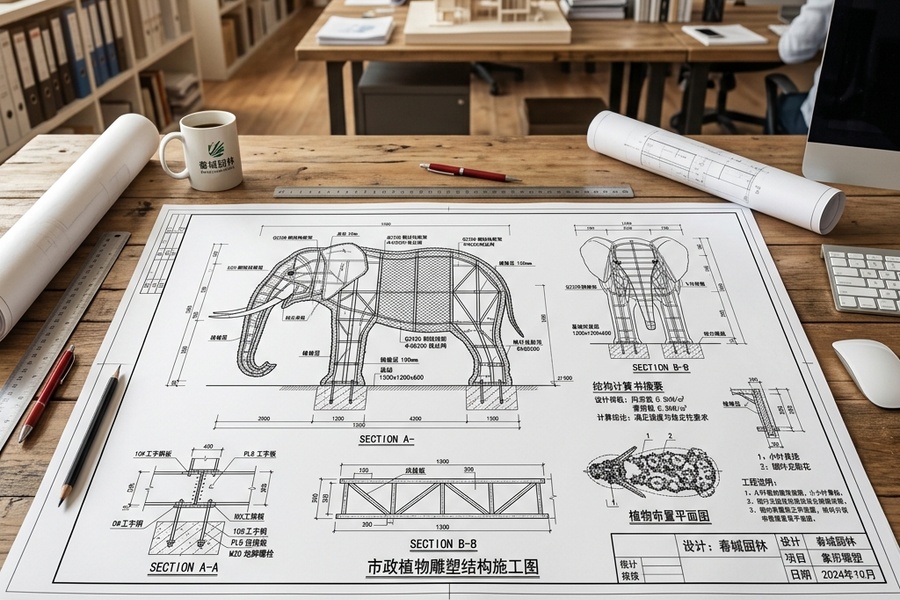

王设计师回应：“廖局，我们在施工图中已经附带了主钢架刚性剪力计算书。设计的主龙骨全部采用 50mm x 50mm x 1.5mm 的国标热镀锌方钢，内部设计了多点斜拉撑。根据抗风荷载模型计算，整体结构在 30m/s 的设计风速下，偏心弯矩与倾覆安全系数均达到 1.5 以上。图纸第三页专门附带了 C30 钢筋混凝土配重地基基础剖面大样图，明确了 25cm 厚度、内置双层双向 10mm 钢筋网的基础施工细节，保证大风天底盘抓地抗倾覆。”

二、水电安全屏障：滴灌布管图与额定防雷接地大样图

对于水和电的交互安全，规委会的技术审查要求也极为细致。廖局指出：“绿雕天天浇水，晚上还要开射灯，雷雨季节如果遭遇闪电，或者是灯组漏电，游客安全如何保证？防雷接地和滴灌管线图必须要有。”

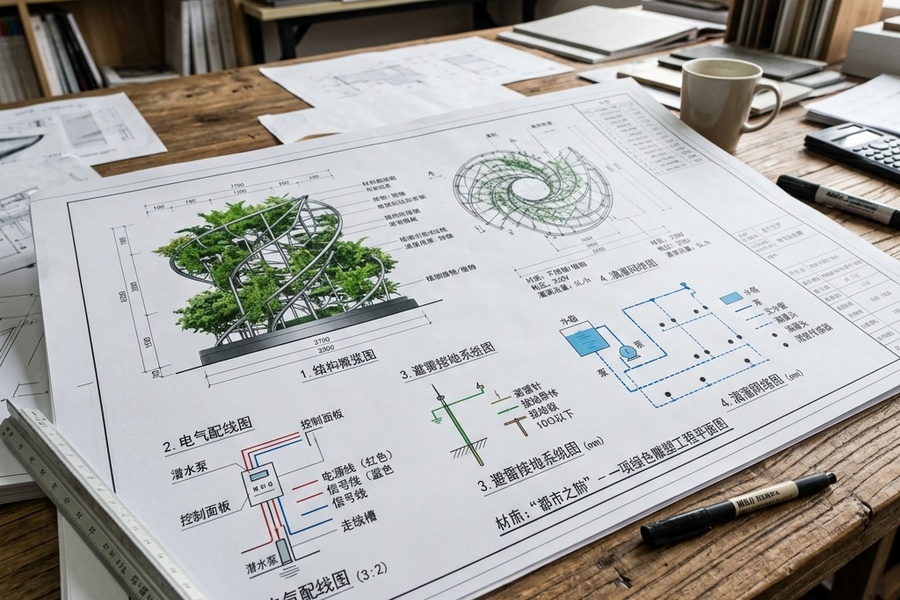

王设计师解释：“廖局请看第七页的《供电与防雷接地专项图纸》。我们在雕塑顶部主骨架的金属最高点设计了避雷针，底部钢构主梁与预埋在地下 1.5 米深的 50mm x 50mm x 5mm 镀锌角钢接地体进行满焊连接。接地网大样图参数标明，额定防雷接地电阻值实测小于 4 欧姆，符合建筑防雷防瞬态冲击标准。同时，内部滴灌系统布管图中标明，PE管线水平/垂直间距为 30cm，水管电线分槽布置，水管采用绝缘胶圈隔离套管，配电箱配备了漏电动作电流 ≤30mA、断开时间 <0.1s 的自动保护装置，彻底做到水电气物理隔离。”

三、植物检疫与环保阻燃合规证书

除了图纸参数，报建台账中还需要附带植物学及环保合规的相关质检材料。如果设计使用的是活体五色草，图纸要标明绿、红、黄草的种植密度（800株/㎡）及所用基质的养分配比。

而如果使用的是仿真绿雕，规委会则要求提供面层仿真材料的防火阻燃 B1 级质检报告与防紫外线防老化证书，防止项目在使用中因易燃引发火灾，或暴晒半年便大面积风化褪色。开封花不同园艺在提交报建方案时，都会随图纸附带出厂种苗《植物检疫证书》副本及国家权威机构出具的 PE 阻燃检测报告，多证合一，这也是我们能屡次快速过审的关键。

❓ 常见问题解答 (FAQ)

Q1：为什么只给效果图，没有施工大样图，规委会就不给审批通过？

答：效果图只能展现外观。市政管理部门主要防范户外公共安全风险。没有钢框架焊接大样图和配重图，无法评估绿雕的抗弯折性及抗倾覆能力，规委会出于安全责任考虑，绝对不会予以盲目批复。

Q2：合格的绿雕报建施工图纸，一般需要包含哪几个核心图幅？

答：一套标准的绿雕报建施工图必须包含：1. 绿雕正、立、侧三向彩色效果及尺寸图；2. 基础底盘土建配重大样图；3. 骨架分段焊接结构图与力学拉接节点图；4. 内部自动滴灌/微喷水管分布图；5. 供电配电箱电气接线图与防雷接地大样图。

Q3：大体积绿雕跨省拼装，如果现场与图纸不符，会影响最终整体验收吗？

答：会。市政工程在竣工验收时，监理会用尺量骨架尺寸，并用电磁测厚仪现场测方管壁厚。如果图纸标注 1.2mm 实际用了 0.8mm，或者图纸写了做地基预埋实际只是铁丝拉着，会被判定为安全质量红线不合格，责令限期停工拆除整改，严重耽误节庆展期。
